Etusivu / Tuotteet / Perhosventtiili / Kolminkertainen siirtymäläppäventtiili

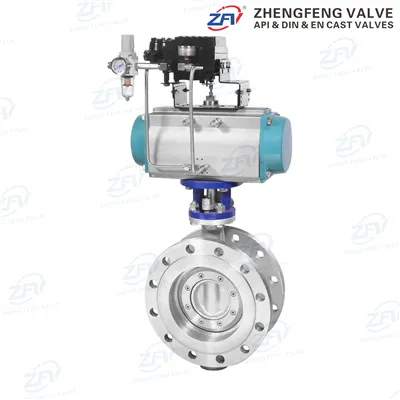

Kolminkertainen siirtymäläppäventtiili

Kolminkertainen offset-läppäventtiilin valmistaja

Nämä venttiilit on suunniteltu kaksisuuntaiseen, kupla-tiiviisti sulkeutumiseen-, ja ne poistavat kitkan istukan ja tiivisterenkaan välillä koko iskun ajan.

Tekniset tiedot

Parametri	Tekniset tiedot / vaatimustenmukaisuus
Suunnittelustandardit	API 609, ASME B16.34, ISO 5752
Kokoalue	3" – 120" (DN80 – DN3000)
Paineluokitukset	ASME-luokka 150, 300, 600, 900
Lämpötila-alue	-196 astetta +815 asteeseen (kryogeeninen korkea lämpötila)
Kasvot-kasvot-	API 609, ASME B16.10, EN 558
Testausstandardit	API 598 (Zero Leakage), ISO 5208, Fire{2}}Safe (API 607)

Kolminkertaisen offset-rakenteen suunnittelu

1. offset

Akseli sijaitsee tiivistepinnan tason takana, mikä mahdollistaa jatkuvan 360 asteen tiivistysreitin.

2. offset

Akseli siirtyy pois putken/venttiilin keskilinjasta, mikä luo nokan kaltaisen toiminnan avaamisen ja sulkemisen aikana.

3. offset

Istuimen kartioakseli on kalteva suhteessa putken keskiviivaan, mikä eliminoi kitkan koko iskun aikana ja mahdollistaa vääntömomentin -asetetun metallin---metallitiivisteen.

Testaus ja laadunvalvonta

Hydrostaattiset ja pneumaattiset testit

Suoritetaan jokaisessa venttiilissä API 598:n mukaisesti, mikä varmistaa, että näkyvää vuotoa ei ole.

Fire{0}}Turvallinen testaus

Sertifioitu API 607 / ISO 10497 mukaan, mikä varmistaa tiivistyksen eheyden tulipalon aikana ja sen jälkeen.

Hajapäästöjen testaus

Sertifioitu ISO 15848-1:n mukaan ja täyttää tiukat varren tiivistämiseen liittyvät ympäristömääräykset.

Positive Material Identification (PMI)

Vahvistamalla kaikki korkea{0}}seosvalukappaleet materiaalin 100-prosenttisen vaatimustenmukaisuuden varmistamiseksi.

Matala vääntömomentin tarkistus

Varmistaa sujuvan toiminnan optimaalisen toimilaitteen koon saavuttamiseksi.

Tekninen tuki

Toiminnan integrointi

Erikoistunut pneumaattisten, sähköisten ja sähköhydraulisten{0}}toimilaitteiden asennukseen ja kalibrointiin.

Materiaalivalintakonsultointi

Autamme insinöörejä valitsemaan Stellite{0}}pintaiset istuimet, Duplex SS tai Inconel korkean syklin- tai syövyttäviä palveluita varten.

CAD- ja BIM-dokumentaatio

2D/3D-mallien ja teknisten tietolehtien tarjoaminen saumattomaan projektisuunnitteluun.

Tekninen tuki paikan päällä-

Maailmanlaajuinen tuki käyttöönotto- ja huoltokoulutukselle.

Tehdaskapasiteetti

01.

Tarkkuustyöstö

Varustettu suurilla-CNC-pystysorveilla ja moni-akseliporauskoneilla erittäin tiukoilla istuintoleransseilla.

02.

Omat-valimot

Strategiset kumppanuudet sertifioitujen valimoiden kanssa takaavat korkean-laadun, virheettömät-valut (WCB, LCC, CF8M jne.).

03.

Puhdashuoneen kokoonpano

Erilliset tilat happi{0}}huoltoon ja kryogeenisten venttiilien puhdistukseen ja kokoonpanoon.

04.

Skaalautuva tuotanto

Kapasiteetti toimittaa suuria{0}}halkaisijaltaan (jopa 120") venttiileitä suuriin infrastruktuuriprojekteihin luotettavalla toimitusajalla.

FAQ

K: Miksi valita kolmoispoikkeama korkean{0}}tehokkaan kaksoissiirtymän sijaan?

V: Kaksoissiirtymäventtiilit ovat edelleen riippuvaisia häiriöstä/kitkasta tiivistykseen, mikä voi kulua. Kolminkertaiset offset-venttiilit ovat vääntömomentti-istutettuja ja kitkattomia-, joten ne sopivat erinomaisesti korkean-paineen, korkean-lämpötilan ja palo-sovelluksiin, joissa nollavuodot ovat kriittisiä.

K: Ovatko TOV:si kaksisuuntaisia{0}?

V: Kyllä, suunnittelumme varmistaa, että kaksisuuntainen kupla-suljetaan tiukasti-. Suosittelemme kuitenkin aina tunnistamaan "Preferred Flow Direction" -vääntömomenttimekanismin käyttöiän maksimoimiseksi.

K: Pystytkö käsittelemään kryogeenisiä lämpötiloja?

V: Ehdottomasti. Tarjoamme laajennettuja-konepeltirakenteita kryogeeniseen huoltoon (-196 asteeseen asti), jolloin varren tiiviste pysyy poissa jäätymisnesteistä sujuvan toiminnan varmistamiseksi.

K: Mitä sertifikaatteja lähetyksen mukana?

V: Jokainen lähetys sisältää MTC 3.1:n, painetestausraportit, vaatimustenmukaisuustodistuksen ja palo{1}}turvallisten/hajapäästöjen sertifikaatit sopimuksen edellyttämällä tavalla.

Meidät tunnetaan{0}}yhdeksi Kiinan johtavista kolmoissiirtymäläppäventtiilien valmistajista ja toimittajista. Runsaalla kokemuksella toivotamme sinut lämpimästi tervetulleeksi ostamaan irtotavarana edistyksellistä kolminkertaista offset-läppäventtiiliä tehtaaltamme. Jos sinulla on kysyttävää yhteistyöstä, lähetä meille sähköpostia.
